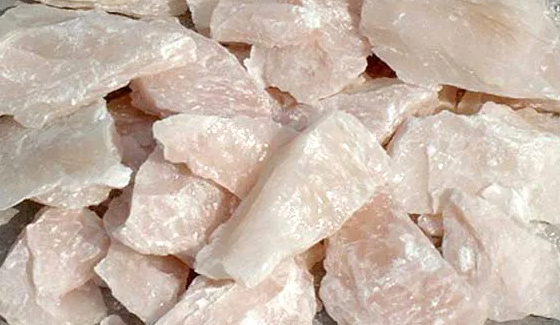

滑石是富鎂礦經(jīng)熱液蝕變的硅酸鹽礦物，質(zhì)地軟并具有滑膩的手感。柔軟的滑石可以代替粉筆畫出白色的痕跡，是已知最柔軟的礦物之一，一般呈致密塊狀、葉片狀、纖維狀或放射狀集合體。滑石的用途較廣泛，應用于耐火材料、陶瓷、涂料、醫(yī)藥、食品、涂料等方面。
滑石屬層狀硅酸鹽，是一種含水的硅酸鎂礦物，理論化學式為Mg3［SiO4O10］（OH）2或3Mgo、4SiO2、H2O，其理論化學組成的MgO31.68%、SiO263.47%、H2O4.75%。天然質(zhì)純的滑石礦較少，大多伴生有其他雜質(zhì)礦物，主要有綠泥石、蛇紋石、菱鎂礦、透閃石、白云石、氧化鐵等。
滑石常為白色、淺綠色、微帶粉紅色、淺灰色等，含雜質(zhì)越多顏色越深乃至深灰色、黑色。礦石具有珍珠或油脂光澤，莫氏硬度1，密度2.7g/cm3左右。滑石受熱時有明顯的熱效應，在120～200°C時失去吸附水，600°C時失去部分結構水，到1050°C時全部結構水脫出。

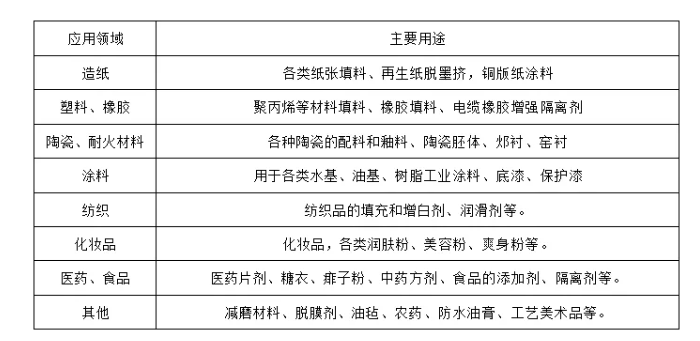

滑石具有良好的電絕緣性、耐熱性、化學穩(wěn)定性、吸油性、潤滑性、遮蓋力及機械加工等性能，被廣泛應用于造紙、塑料、橡膠、電纜、涂料建筑等工業(yè)領域。
由于滑石的天然可浮性較好，因此采用的烴油類捕收劑可浮選。常用的捕收劑是煤油，流程只需一次粗選、一次掃選、2～4次精選就可獲得最終精礦。可以用黃藥捕收黃鐵礦等雜質(zhì)。
根據(jù)滑石和脈石礦物的滑膩性不同，采用人工進行挑選。
滑石礦中還含有菱鎂礦、磁鐵礦、黃鐵礦、透閃石等礦物，嵌布粒度0.5mm左右，在靜電場中，滑石帶負電荷，菱鎂礦帶正電荷，而磁鐵礦和黃鐵礦均為良導體，因此在電場中很容易將上述礦物分選開。

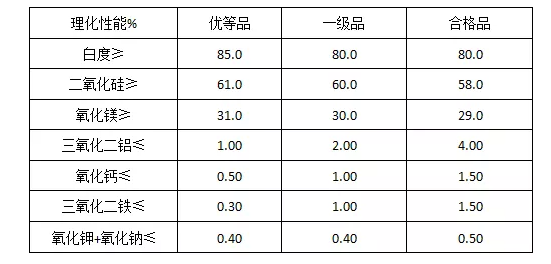

滑石精礦除要求具有一定的細度外，還要具有一定的白度。對礦石中染色氧化鐵礦物需要采用磁選方式去除，常見的磁選機有筒式磁選機、板式磁選機、立環(huán)高梯度磁選機、電磁漿料機等磁選設備。
光電揀選是利用滑石和雜質(zhì)礦物表面光學性質(zhì)的不同而分選的方法。光電分選機包括以下幾個部分，準備機構（礦倉、給礦機、皮帶輸送機）、輻射源和探測器（傳感器）、電子控制回路、執(zhí)行分選機構等。
利用滑石和脈石礦物在選擇性破碎和形狀方面的差異，采用沖擊破碎和交替使用矩形篩及方形篩連續(xù)篩分的方法，能夠分離出大部分硬度較高的伴生的石英和一半以上的碳酸鹽礦物。
滑石最終都是以粉體狀態(tài)應用的，因此細磨和超細磨是滑石所必須的加工技術之一，超細滑石粉的加工主要采用干法超細磨氣流分離的工藝；濕式粉碎雖有研究，但工業(yè)很少使用。
滑石粉廣泛用作聚丙烯、尼龍等高聚物基復合材料的增強填料，對其進行表面改性可有效提高復合材料的物理力學性能。表面改性劑主要有各種表面活性劑，石蠟、硅烷偶聯(lián)劑、磷酸脂等，改性主要采用干法工藝。對于較多有機巖的黑滑石礦，一般采用600～1200°C的煅燒工藝，在此溫度范圍內(nèi)，溫度越高，煅燒后滑石的白度越高，目前大多采用回轉(zhuǎn)窯、梭氏窯和隧道窯等。
（華特磁電工業(yè)園）
①常見元素的分析和金屬材料檢測。
②石英、長石、高嶺土、鋁土礦、鋰輝石、葉蠟石等非金屬礦除雜提純。
③鐵、鈦、錳、鉻、釩等黑色金屬選礦。
④稀土、黑鎢礦、鉭鈮礦、石榴石、電氣石等弱磁性礦物選礦。
⑤各種尾礦、尾渣等二次資源綜合利用。
⑥有色金屬礦物磁選+重選或浮選等聯(lián)合選礦。
⑦黑色、有色、非金屬礦物智能傳感分選。
⑧物料粉碎、球磨、分級等粉體超細加工。
⑨半工業(yè)化連選試驗。
⑩礦山選廠破碎、預選、磨礦、磁（重、浮）選、干排等EPC交鑰匙工程。
聯(lián)系我們
官網(wǎng)：www.golfco.cn郵箱：htcd@chinahuate.com
